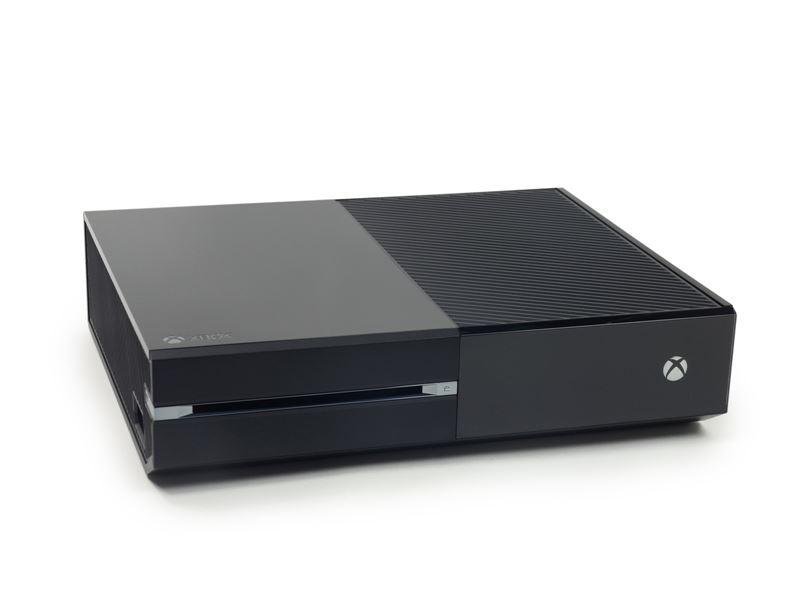

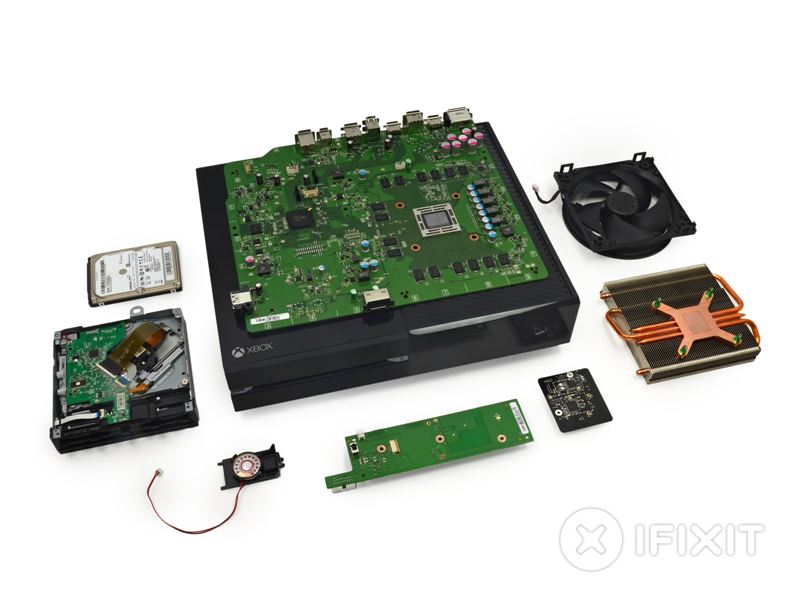

2013-11-23 12:41:59Xbox One의 분해 사진입니다.
8코어 x86 프로세서, HDMI 입-출력, 8GB 램, 500GB 하드디스크, 블루레이/DVD 드라이브.

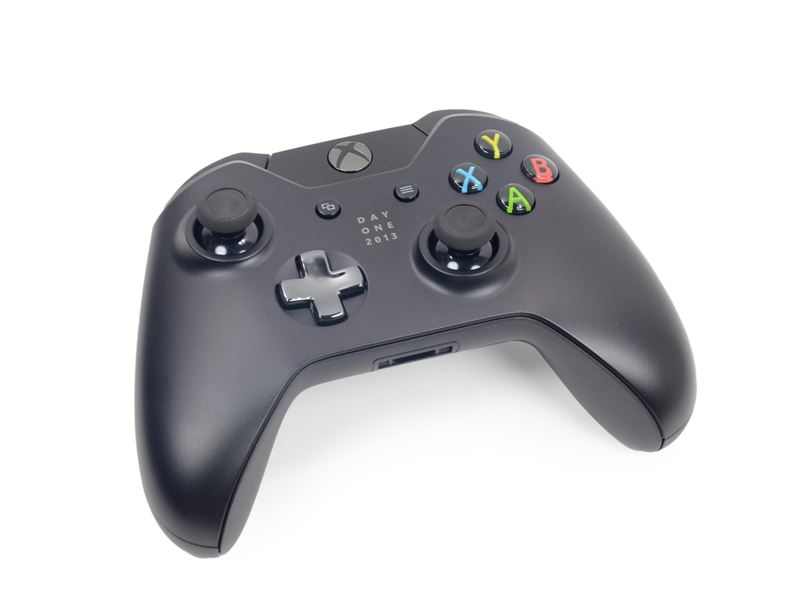

출시 첫날 판매품이라고 해서 데이 원 2013이라고 컨트롤러에 새겨져 있네요. 이런 진귀한 걸 분해해버리다니.

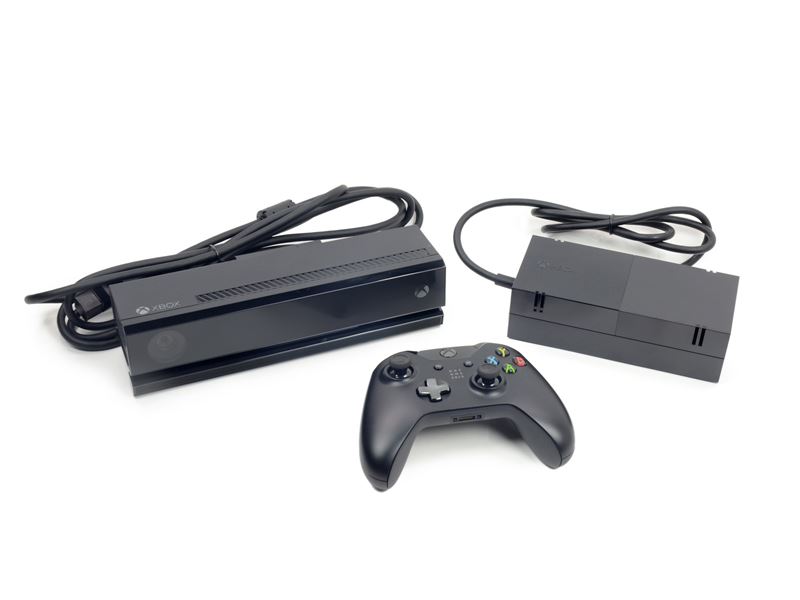

어댑터와 키넥트까지. 구성품이 나름 많습니다.

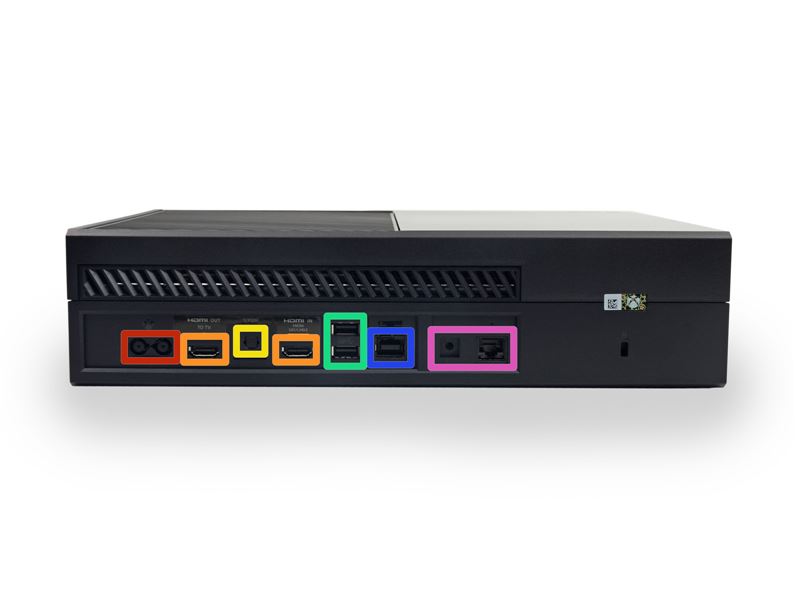

빨간색은 전원 포트
주황색은 HDMI 출력과 입력
노란색은 디지털 광 오디오 출력
청록색은 USB 3.0 x2
파란색은 키넥트
분홍색은 적외선 출력과 이더넷 포트입니다.

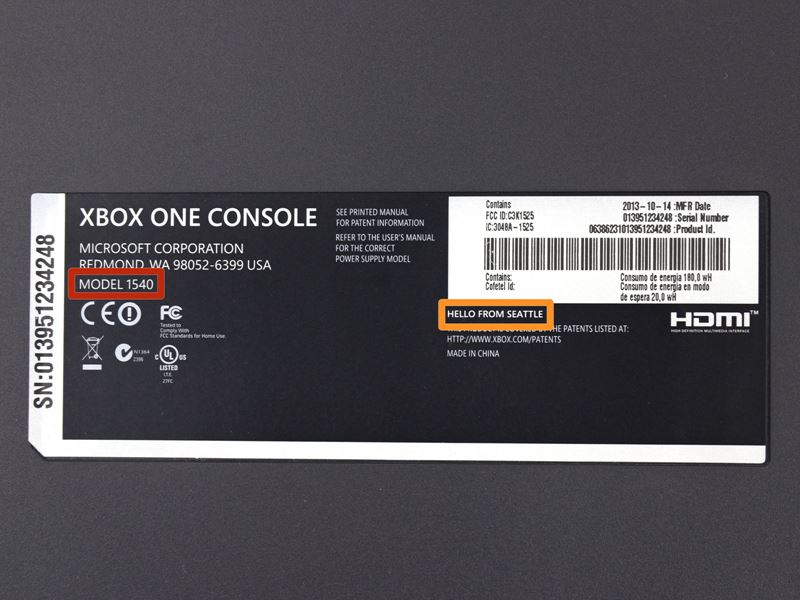

모델 1540. 여기도 시애틀에서 안녕.

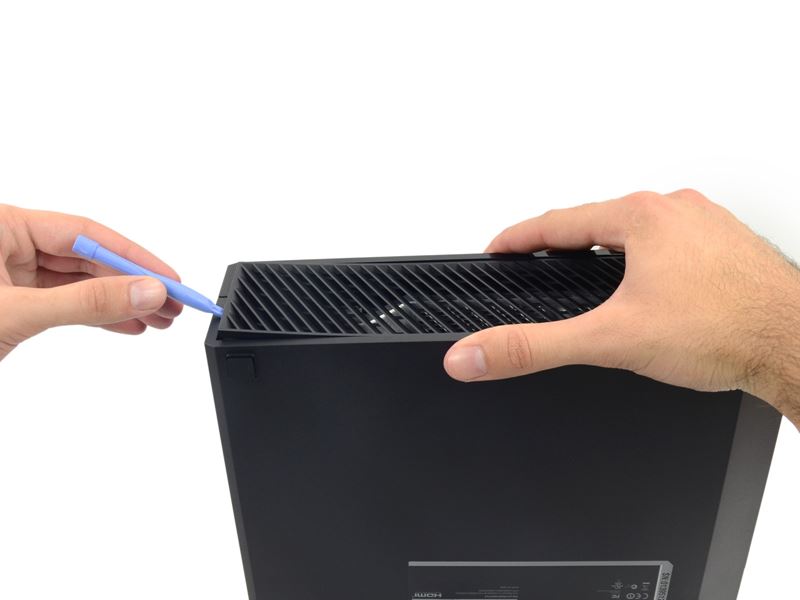

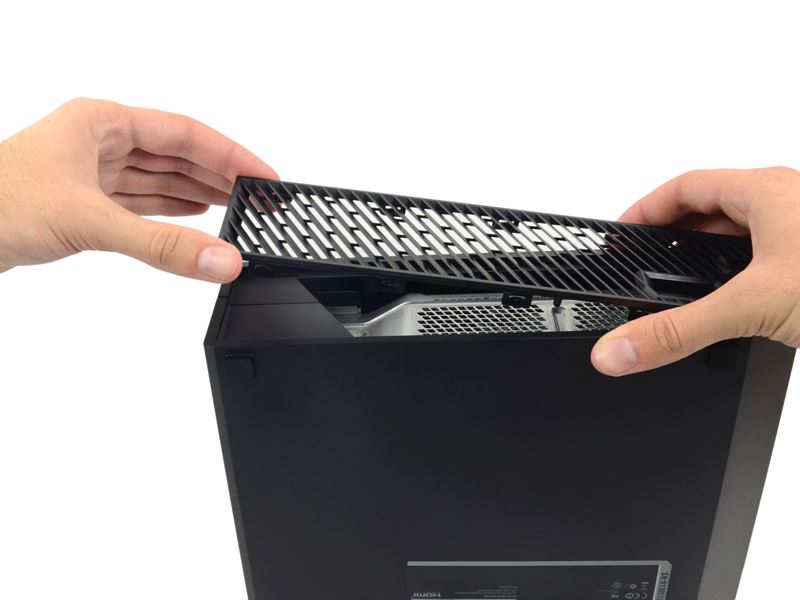

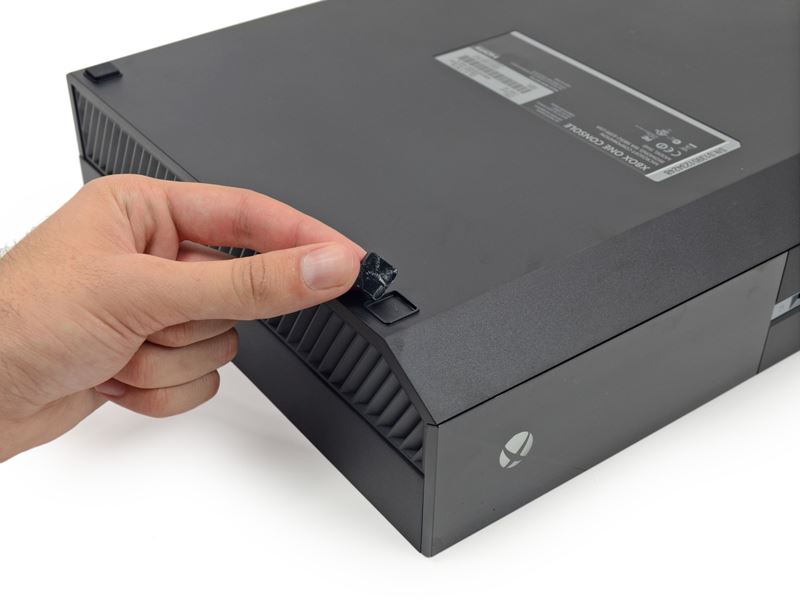

받침대를 떼어냅니다.
나사 같은 건 없네요.

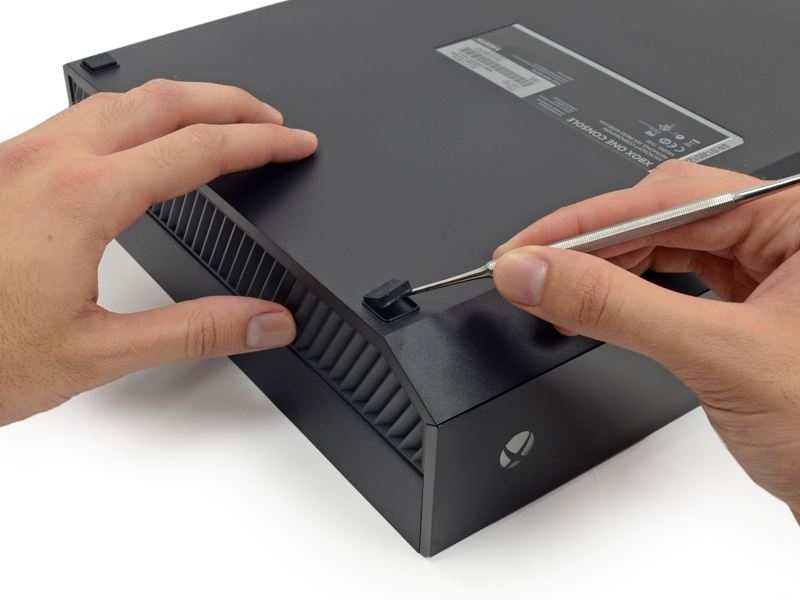

틈을 쑤셔서.

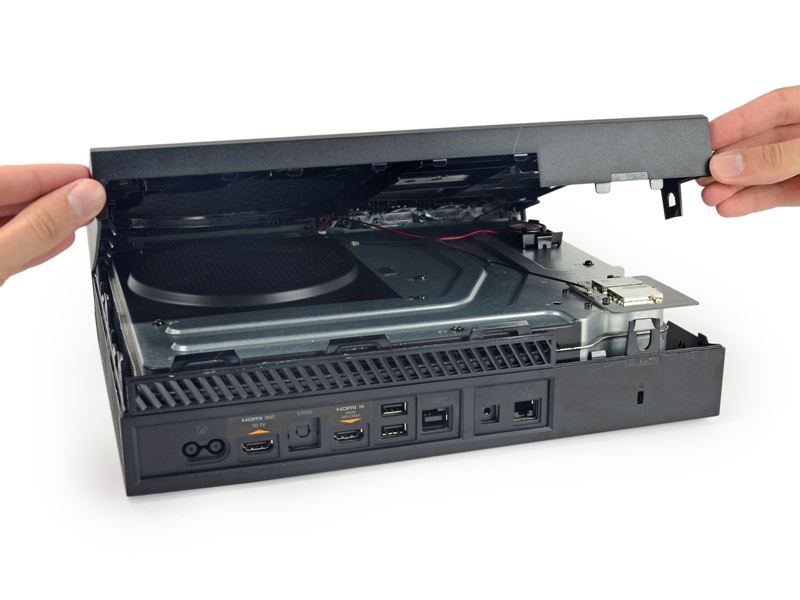

커버를 벗겨냅니다.
그리고 케이스 분리.

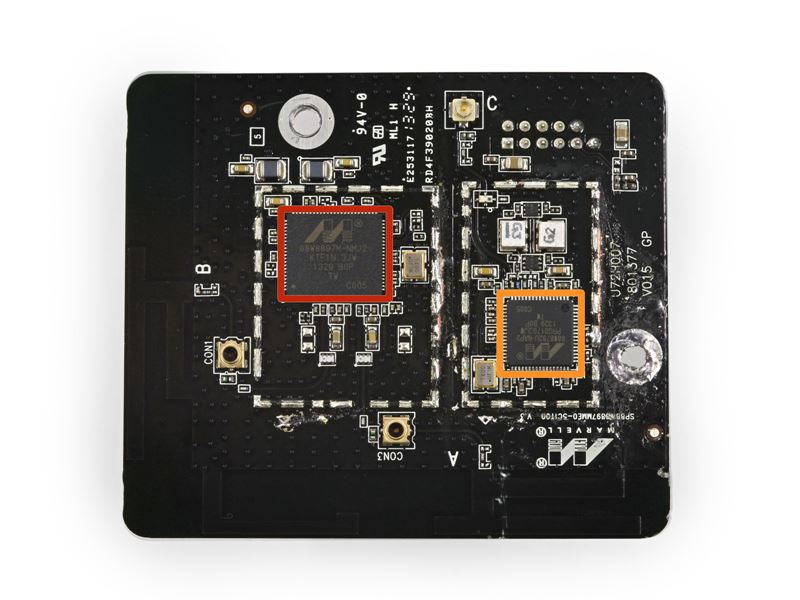

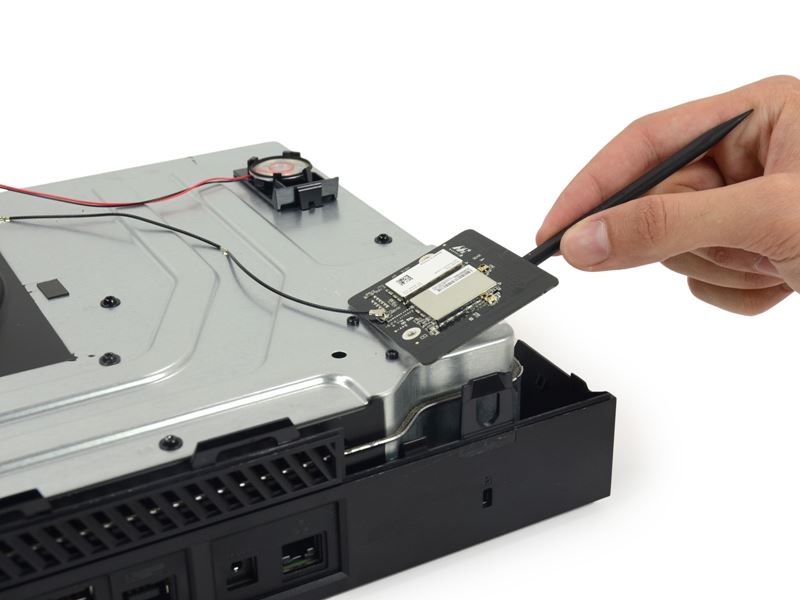

WiFi 보드입니다.
빨간색은 마벨 Avastar 88W8897 2x2 MIMO Wi-Fi 콤보 칩. 802.11ac/NFC/블루투스/무선 디스플레이를 지원합니다.
주황색은 마벨 Avastar 88W8782U WLAN SOC w/USB 2.0 인터페이스 지원
매우 재밌고 독특한 물건인데요.

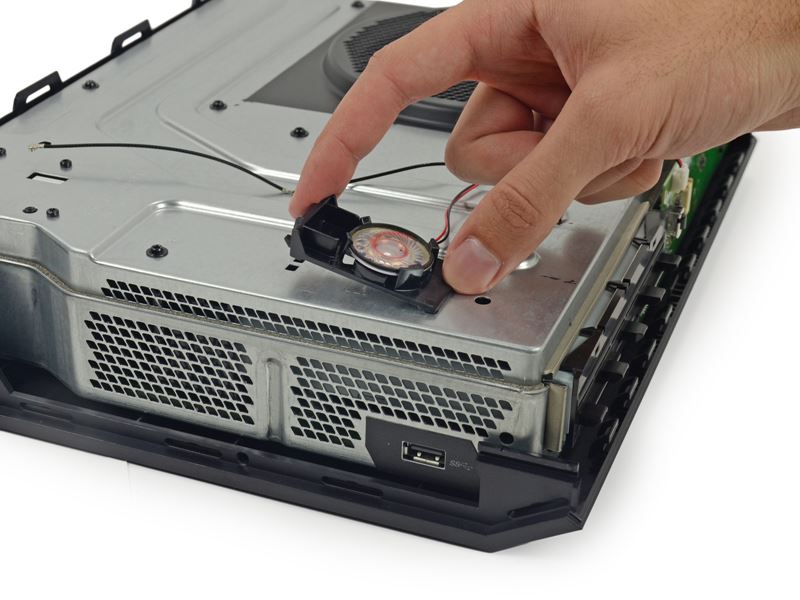

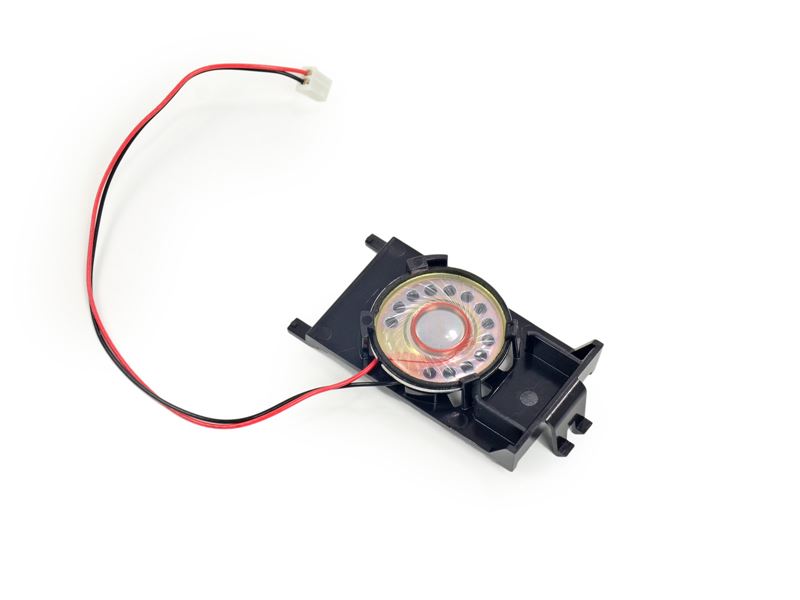

이것은 스피커인가 아크 리액터인가.

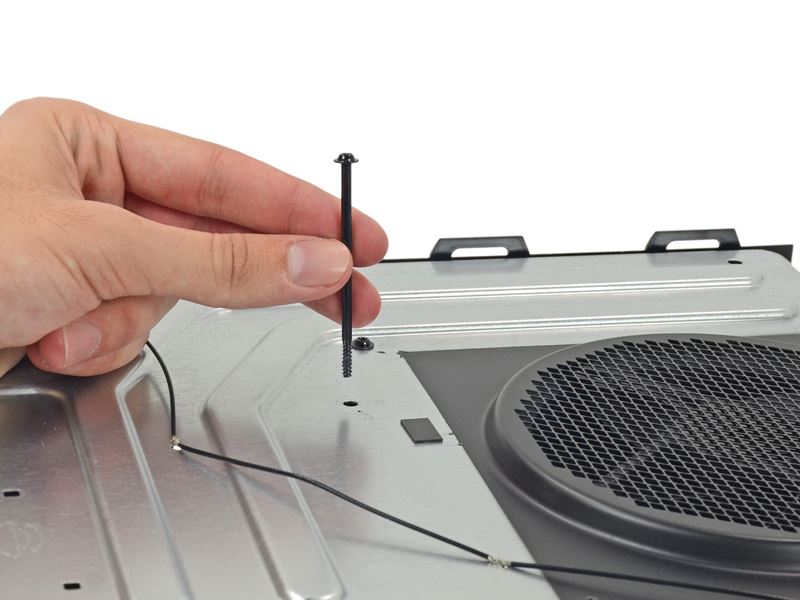

나사를 풀어냅니다.
그럼 이제야 안쪽이 보이는군요.

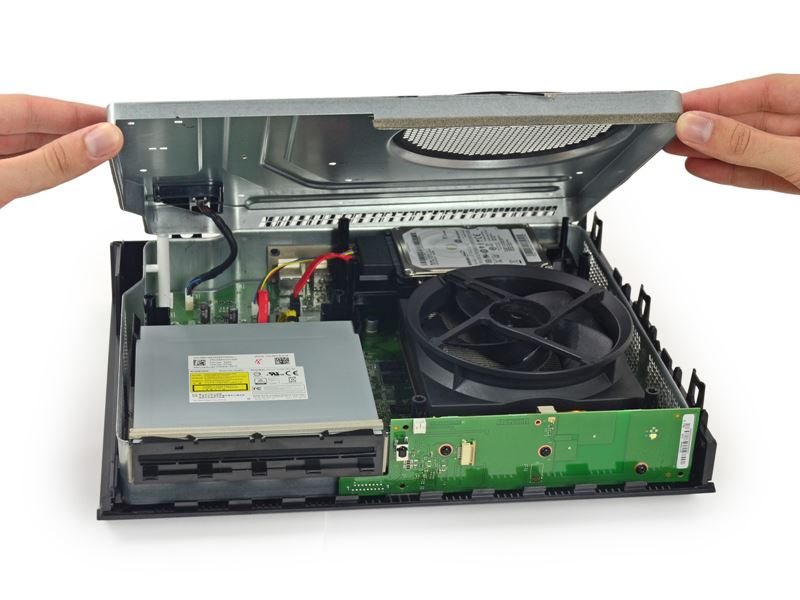

아래쪽 케이스와도 분리.

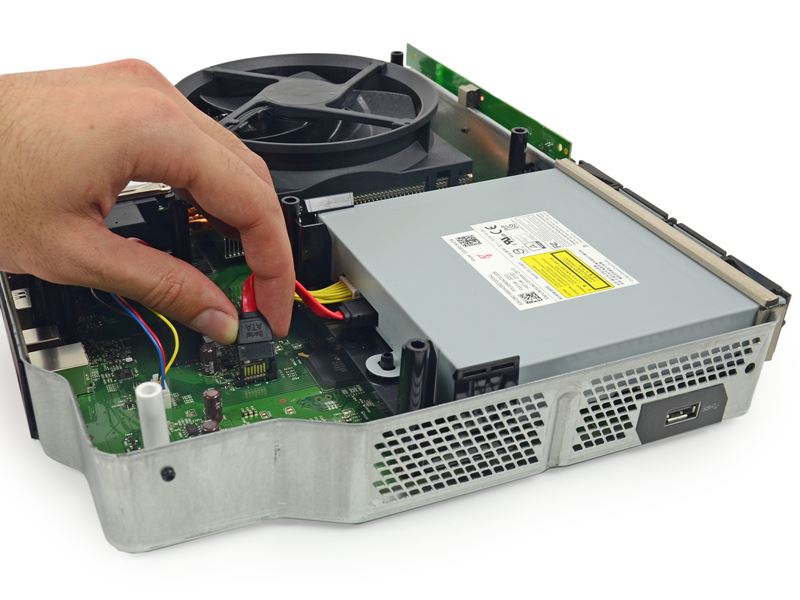

ODD 케이블을 분리하고.

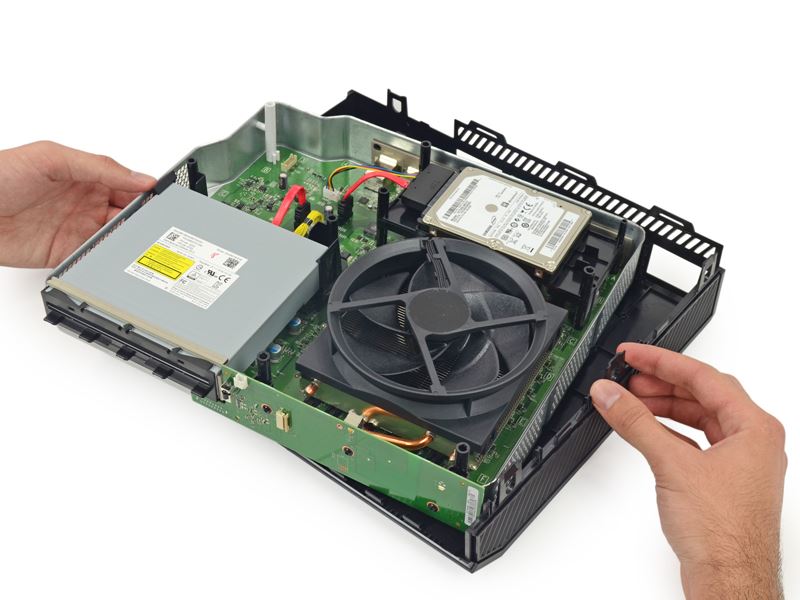

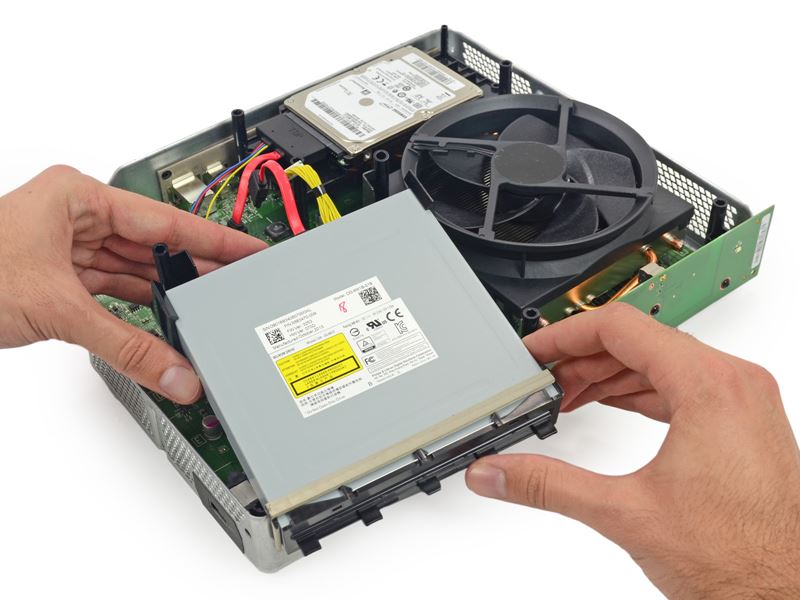

드라이브를 떼어냅니다.

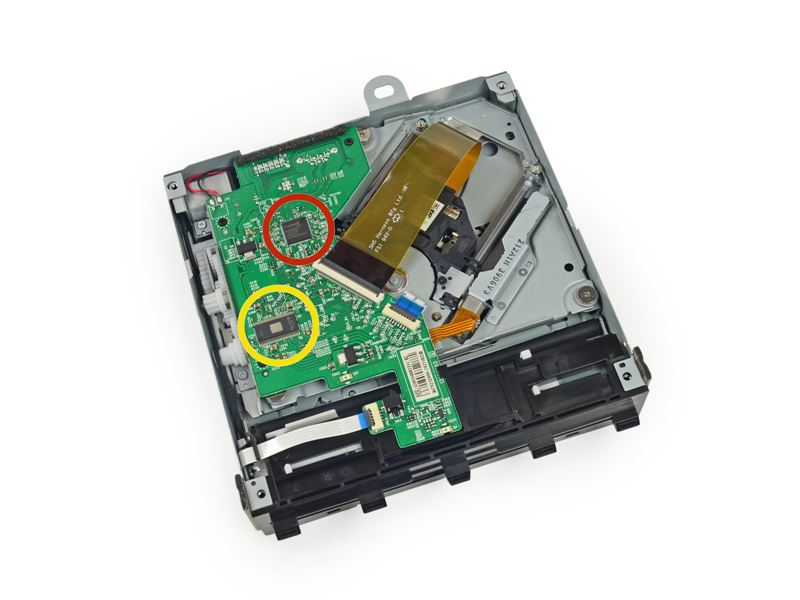

빨간색은 마이크로소프트 MS0DDDSPB1 1326-BTSL ATNGS501
노란색은 텍사스 인스트루먼트 37T AVY7

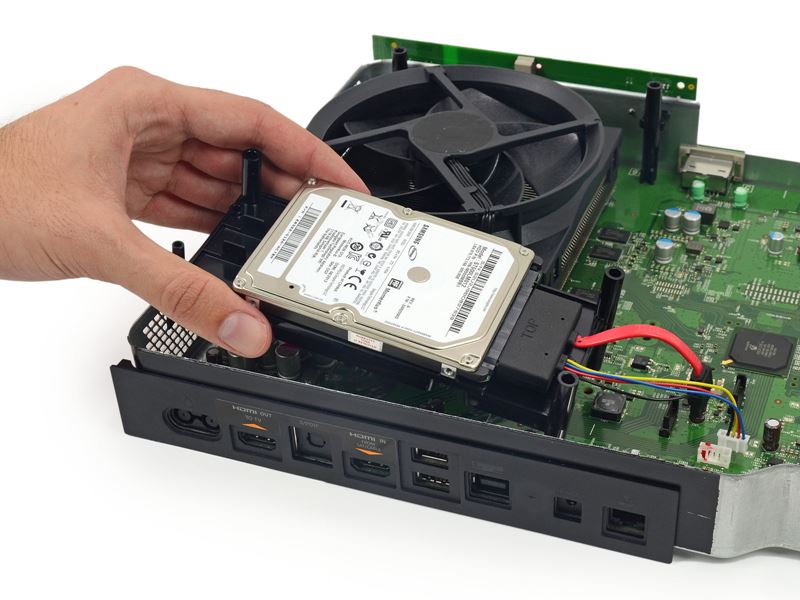

그럼 이번엔 하드디스크를 봅시다.
나쁜 소식: 하드디스크를 바꾸면 a/s가 안되요.
좋은 소식: 표준 2.5인치 SATA II 하드디스크라 교체가 어렵지 않아요.

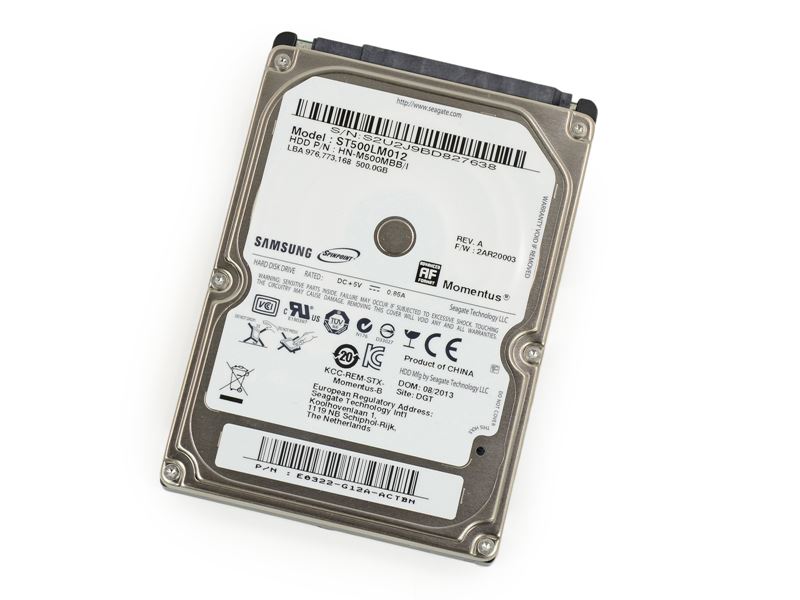

여기에 들어간 건 삼성 스핀포인트 M8 ST500LM012, 500GB, 5400RPM, 8MB 캐시, SATA II 3.0Gb/s

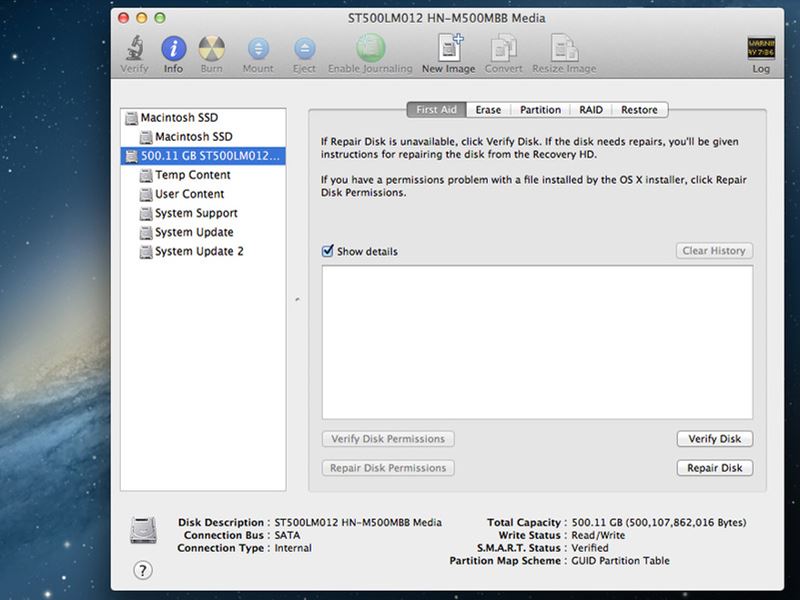

5개의 NTFS 파티션이 있는데요.
Temp Content는 44GB의 용량에 27.1GB 사용 가능
User Content는 391.9GB의 용량에 기록된 데이터 없음
System Support는 42.9GB의 용량에 34.1GB 사용 가능
System Update는 12.8GB의 용량에 11.8GB 사용 가능
이건 뭘까요?

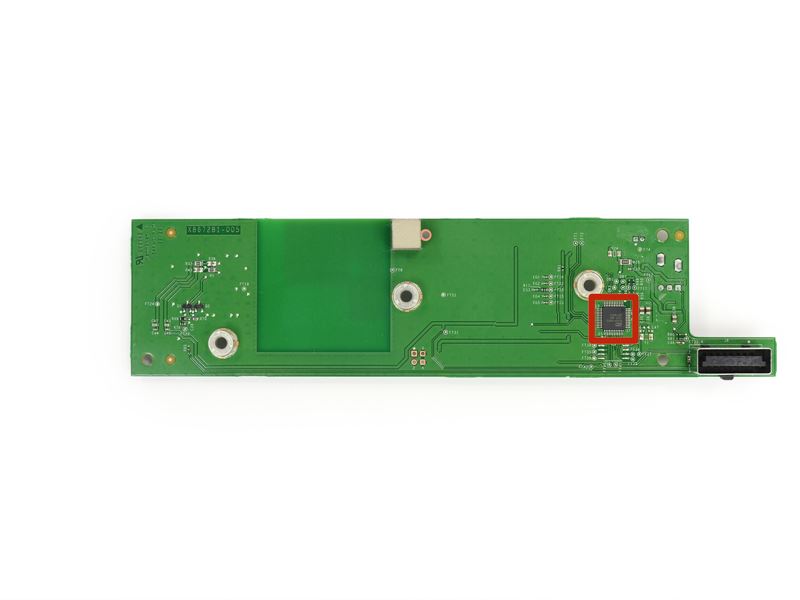

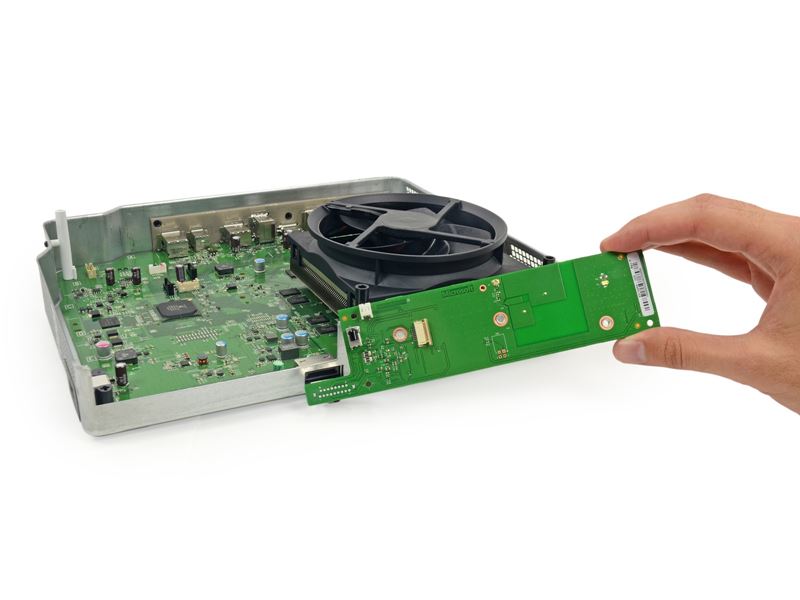

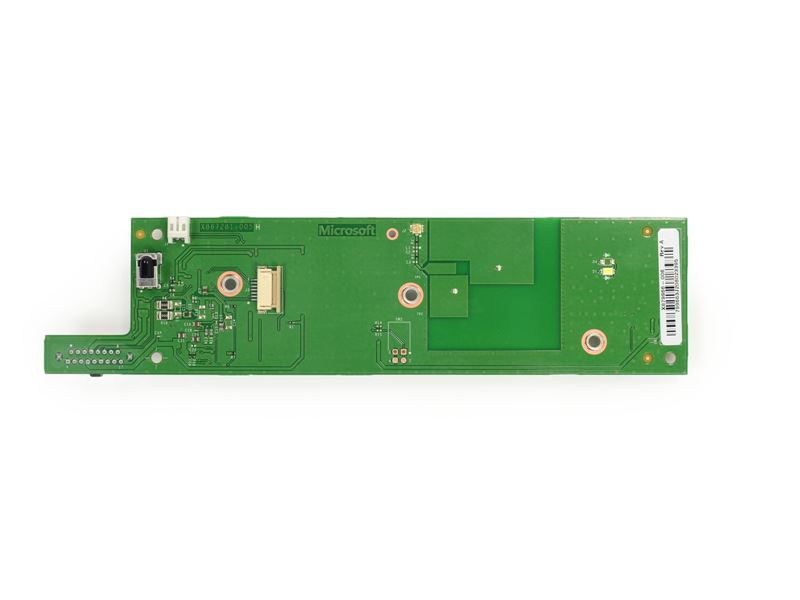

RF 모듈 기판입니다.
9160F1MS03 1327 2317B057
이제 쿨러를 분해합니다.
Xbox니까 X?

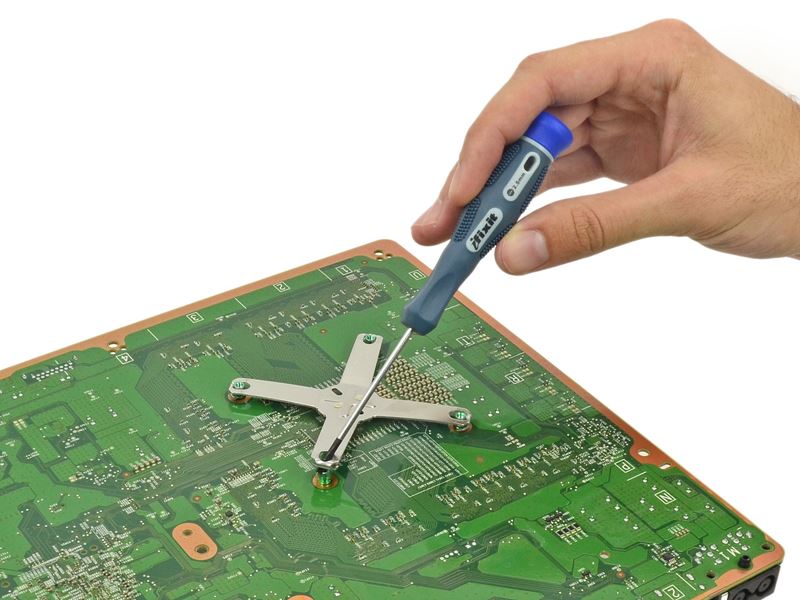

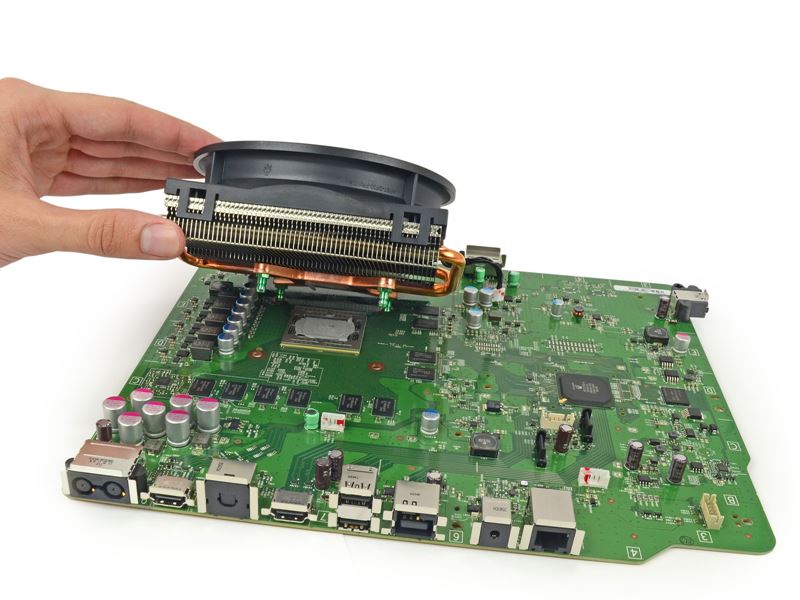

쿨러를 들어냅니다.

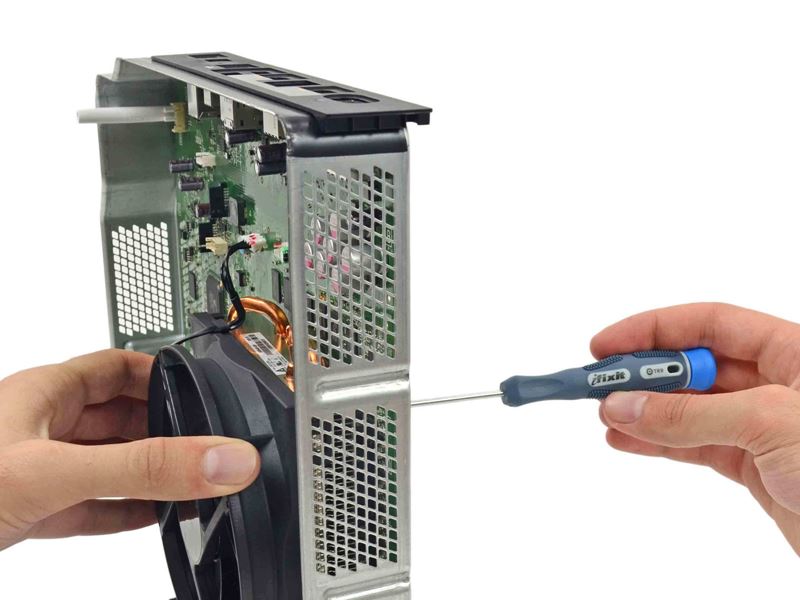

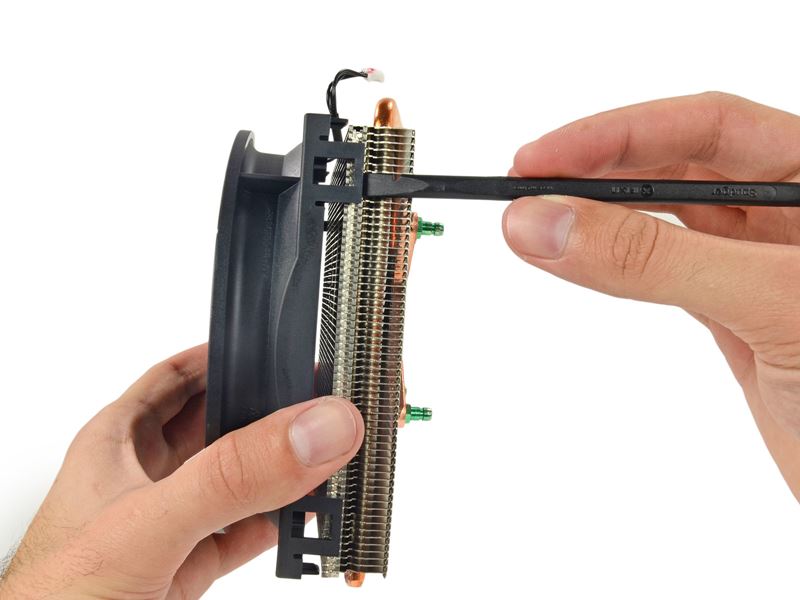

쿨링팬과 히트싱크를 분리.

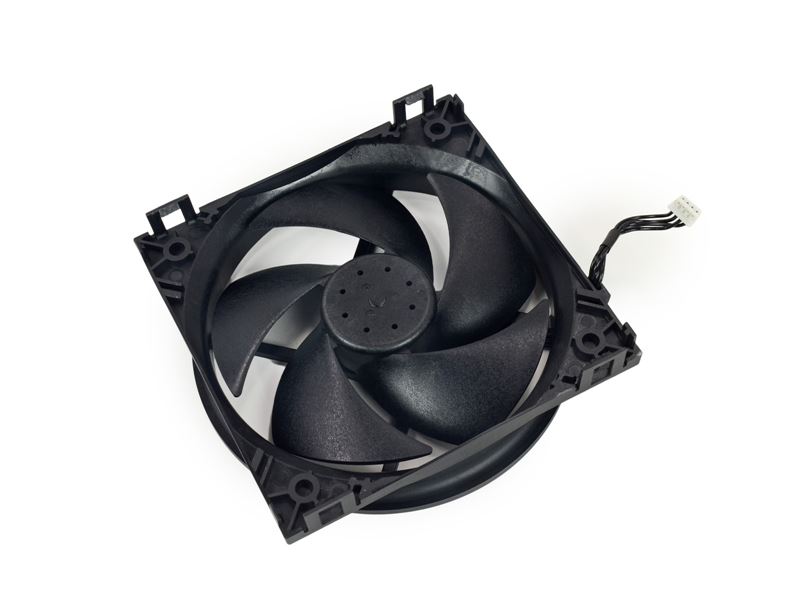

112mm의 쿨링팬.

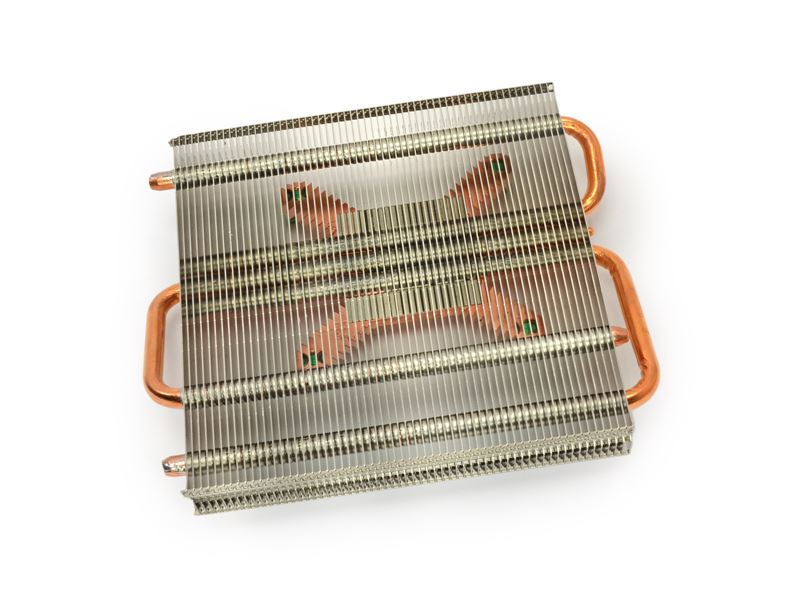

구리 히트파이프를 쓴 방열판.

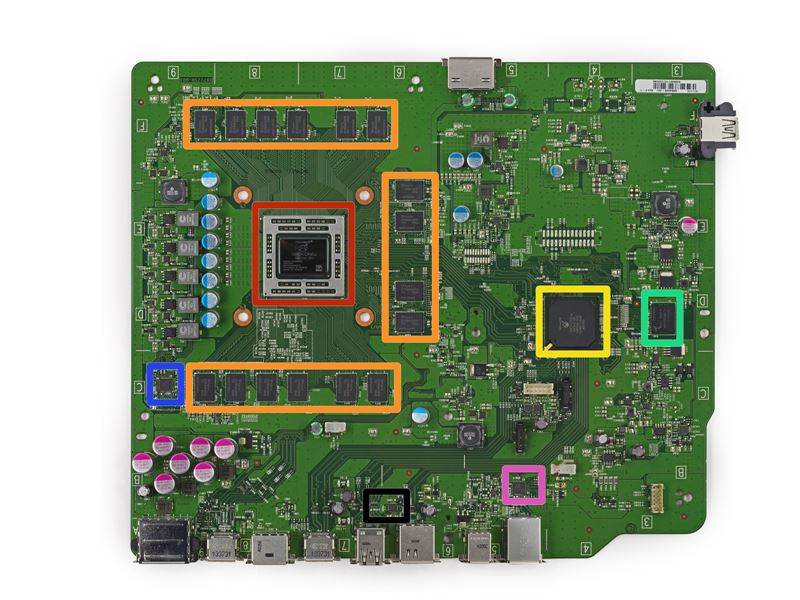

빨간색은 X887732-001 DG3001FEG84HR. AMD 재규어 8코어 CPU와 라데온 그래픽 GPU가 포함
주황색은 하이닉스 H5TQ4G63AFR 4Gb(512 MB) DDR3 SDRAM이 16개. 그러니까 총 8GB
노란색은 X861949-005 T6WD5XBG-0003
청록색은 하이닉스 H26M42003GMR 8GB eMMC 낸드 플래시
파랜색은 ONSemi의 NCP4204 GAC1328G 전원 관리 칩
분홍색은 리얼텍 RTL 8151GNM 이더넷 컨트롤러
검은색은 텍사스 인스트루먼트 TPS2590 3-V to 20-V 하이 커런트 로드 스위치

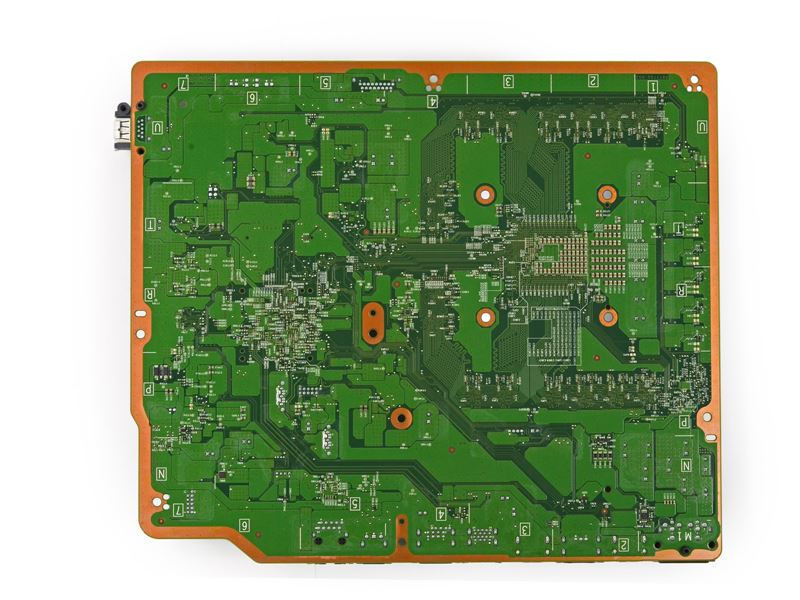

기판 뒷면.
약간의 도구만 있으면 분해가 가능하고, 깔끔한 모듈러 디자인을 써서 부품 교체가 쉽습니다. 몇몇 나사를 풀기 어렵고, 하드 한번 바꿔 달려면 전부 분해하다시피 해야 하지만.
